電容器有很多種，其檢測方法也各有不同，通常可以使用萬用表檢測電容器阻值的方法來判斷電容器的性能是否良好，用數字式萬用表的電容檔來檢測電容器的電容量。下面選取幾種不同類型電容器來具體介紹其檢測方法。
一、固定電容器的檢測

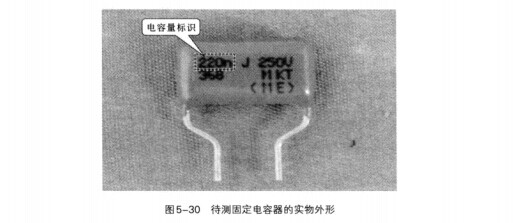

待測固定電容器的實物外形見圖5-30。
固定電容器也可以稱它為玻璃釉電容器，固定電容器是指電容器經制成后，其電容量不能發生改變的電容器。觀察該電容器標識，根據標識可以識讀出該電容器的標稱容量值為220nF。

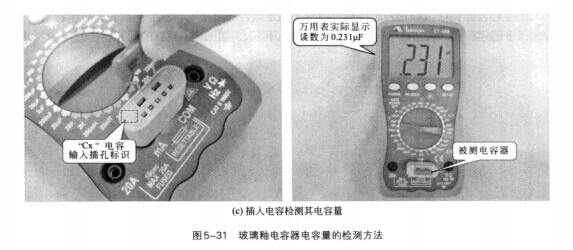

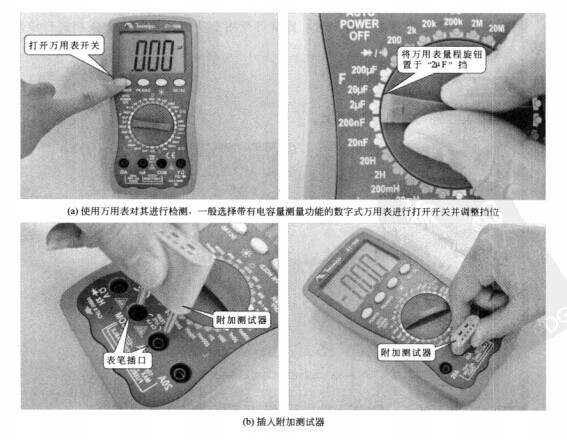

玻璃釉電容器的檢測方法見圖5-31。
測得該電容器的電容量為0.231uF，即231nF，與該電容器的標稱值接近，可以證明該電容器正常。若測得的電容量過大或過小，則該電容器可能已損壞。
二、電解電容器的檢測
對電解電容器電容量進行檢測時，通常可使用數字萬用表的電容量擋進行檢測（200-100uF范圍內）。

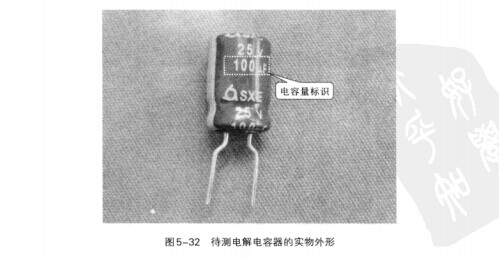

待測電解電容器的實物外觀見圖5-32。
觀察該電解電容器標識，根據標識可以識讀出該電容器的標稱容量值為100uF。

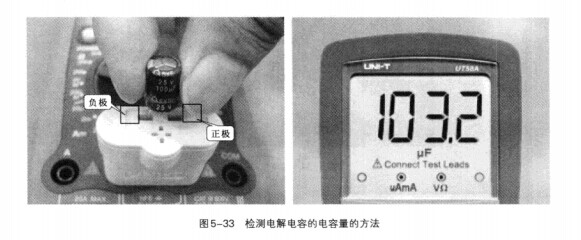

電解電容器電容量的檢測方法見圖5-33。
使用萬用表對其進行檢測，首先將萬用表的電源開關打開，將萬用表調至歐姆檔，根據電容器上標識的電容值，應當將萬用表的量程調至"100uF"。之后將檢測插座安裝到數字萬用表上，可以檢測到電容器的電容量。
測得該電容器的電容量為103.2uF，說明該電容器正常，若電容量與標稱值差距過大則電容器損壞。

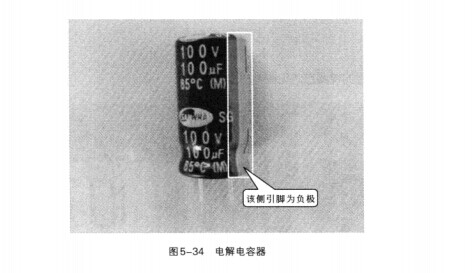

待測的電解電容器實物外形見圖5-34。
電解電容器屬于有極性電容器，從電解電容器的外觀上即可判斷。一般在電解電容器的一側標記為"-"，則表示這一側的引腳極性即為負極，而另一側引腳則為正極。

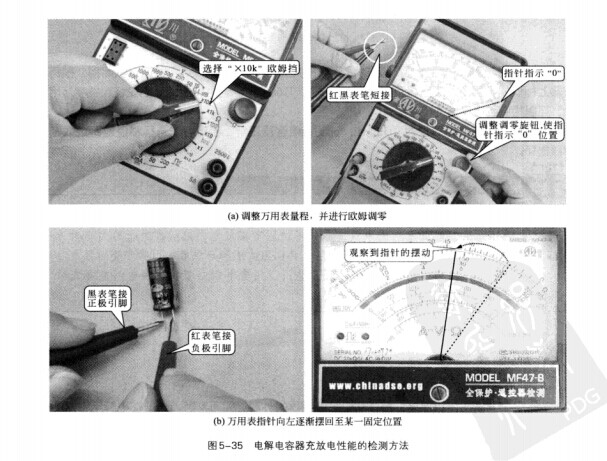

電解電容器充放電性能的檢測操作方法見圖5-35。
正常情況下，使用萬用表判斷電解電容器的好壞會觀察到一個充放電過程。若數字萬用表的指針無反應，則該電容器可能已損壞。
三、可變電容器的檢測

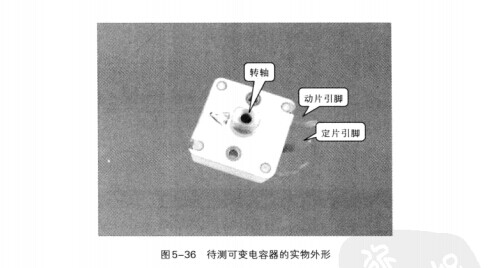

待測可變電容器的實物外形見圖5-36。
從上圖中可以看到可變電容器的引腳和轉軸，使用萬用表可以檢測可變電容器的引腳通斷，來判斷其好壞。在對可變電容器進行檢測之前，應首先檢查可變電容器在轉軸時是否能感覺轉軸與動片引腳之間有一定的黏合性，不應有松脫或轉動不靈的情況。

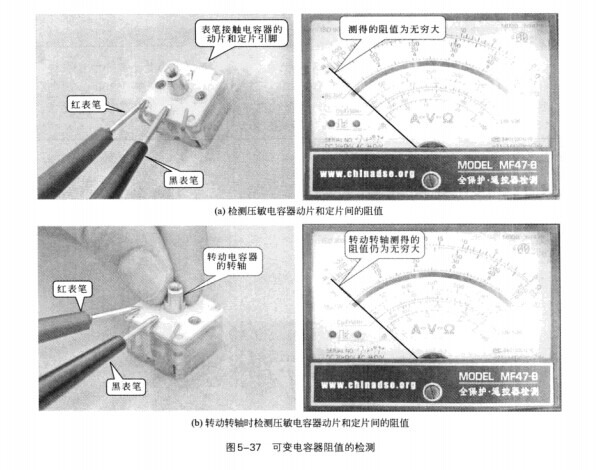

可變電容器的檢測方法見圖5-37。
正常情況下，測得的阻值均為無窮大。若測得的阻值為零，說明動片和定片的內部有短路，絕緣介質已損壞。
